Le câblage d'un contrôleur d'accès autonome comprend le raccordement de l'alimentation, du clavier ou du lecteur, de la serrure et des accessoires optionnels (par exemple, capteurs de porte, boutons de sortie). Les étapes exactes dépendent du modèle et du fabricant du contrôleur, mais voici un guide général avec des points clés et des schémas pour simplifier le processus :

Des outils et du matériel sont nécessaires

- Pince à dénuder/sertir les fils

- Multimètre (pour tester les connexions)

- Fils basse tension (18–22 AWG, cuivre toronné pour plus de flexibilité)

- Bornes à vis, connecteurs à sertir ou écrous de fil

- Clips pour conduits ou câbles (pour la protection des fils)

- Alimentation électrique (si non alimentée par batterie)

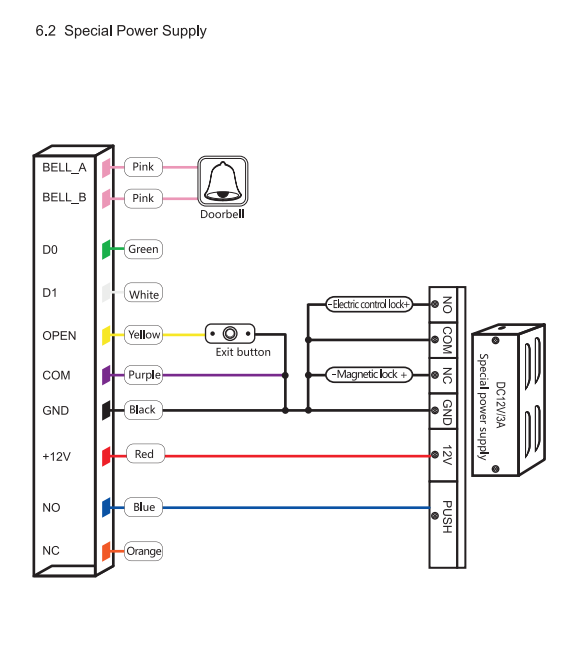

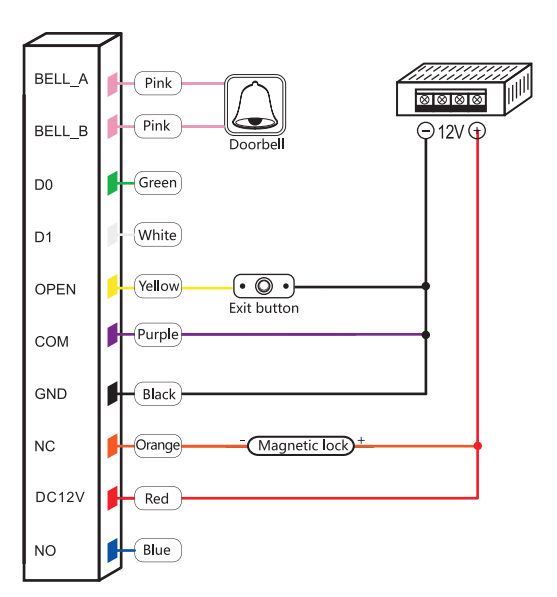

Étape 1 : Comprendre le schéma de câblage du contrôleur

La plupart des contrôleurs autonomes sont équipés de bornes étiquetées pour les composants clés. Consultez toujours le manuel du fabricant pour connaître les étiquetages exacts des bornes et les exigences de tension. Une configuration typique comprend :

- Entrée d'alimentation : +12 V CC, GND (masse)

- Clavier/lecteur : DATA, COM (commun) ou broches spécifiques (par exemple, D0, D1 pour les lecteurs Wiegand)

- Sortie de verrouillage : LOCK+, LOCK- (pour les serrures magnétiques) ou NC/NO (normalement fermé/normalement ouvert pour les gâches électriques)

- Accessoires : DOOR (capteur de porte), REX (bouton de demande de sortie), ALARM (sortie d'alarme)

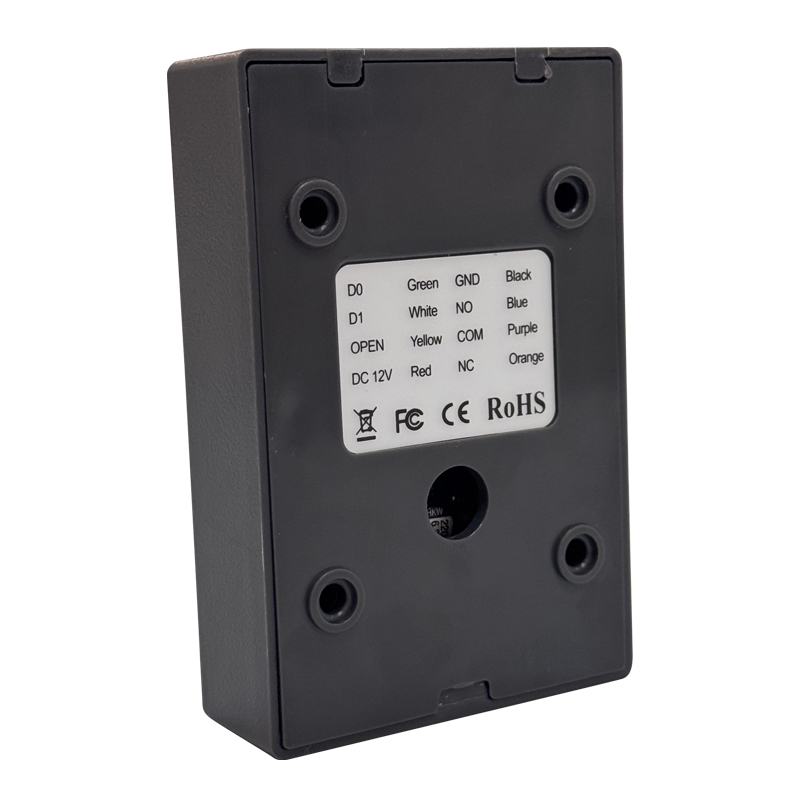

*Exemple de disposition de terminal :*

| Étiquette du terminal | Fonction |

| +12V | Entrée d'alimentation (positive) |

| GND | Entrée d'alimentation (négatif/masse) |

| DONNÉES | Signal de données du clavier/lecteur |

| COM | Masse commune pour clavier/lecteur |

| LOCK+ | Connexion positive au verrou |

| LOCK- | Connexion négative au verrou |

| PORTE | Se connecte au capteur de porte (normalement fermé) |

| REX | Se connecte au bouton de sortie (interrupteur momentané) |

Étape 2 : Câbler l'alimentation

#A. Contrôleurs alimentés par batterie

- Aucun câblage permanent n'est nécessaire pour l'alimentation. Insérez des piles (par exemple, 4 piles AA) dans le compartiment à piles du contrôleur.

- Alimentation de secours filaire optionnelle : si le contrôleur le permet, connectez une alimentation 12 V CC aux bornes +12 V et GND à l'aide de câbles de calibre 18–22 AWG. Respectez la polarité (fil rouge sur +12 V, fil noir sur GND).

#B. Alimentation câblée

- Connectez la sortie de l'alimentation aux bornes +12V et GND des contrôleurs.

- Utilisez une alimentation régulée (par exemple, 12 V CC, 1 A) et assurez-vous que la consommation totale de courant du contrôleur, du clavier et du verrou ne dépasse pas la capacité de l'alimentation.

- Pour les longs trajets, utilisez un fil plus épais (18 AWG) pour minimiser la chute de tension.

Étape 3 : Connectez le clavier ou le lecteur

#A. Clavier/lecteur Wiegand (commun aux systèmes autonomes)

- Le protocole Wiegand utilise deux fils de données (DATA0, DATA1) et un commun (COM).

- Connectez les claviers DATA0 au terminal DATA des contrôleurs (ou D0), DATA1 à D1 (si étiqueté) et COM au terminal COM des contrôleurs.

- Utilisez un câble à paire torsadée blindé pour réduire les interférences, en particulier pour les longueurs supérieures à 6 m (20 pi).

#B. Clavier simple (connexion directe)

Certains contrôleurs autonomes disposent de bornes dédiées aux lignes et colonnes du clavier (par exemple, R1 à R4, C1 à C3). Suivez le manuel pour mapper les boutons du clavier à ces bornes.

Étape 4 : Câbler la serrure

#A. Serrure magnétique (à sécurité intégrée)

- Les serrures magnétiques nécessitent une alimentation électrique continue pour rester verrouillées (sécurité intégrée : se verrouille lorsque l'alimentation est allumée, se déverrouille lorsque l'alimentation est éteinte).

- Connectez le fil positif (+) des verrous à la borne LOCK+ du contrôleur et le fil négatif (-) à LOCK-.

- Assurez-vous que la tension de sortie de verrouillage des contrôleurs correspond aux exigences des verrous (par exemple, 12 V CC, 24 V CC).

#B. Gâche électrique (à sécurité intégrée ou à sécurité intégrée)

- Gâche de sécurité : déverrouillée lorsque l'alimentation est sous tension (courant pour les sorties de secours).

- Gâche à sécurité intégrée : verrouillée lorsque l'alimentation est sous tension (standard pour la sécurité).

- Connectez la gâche aux bornes NC (normalement fermées) ou NO (normalement ouvertes) du contrôleur en fonction du mode de sécurité intégrée/fail-secure :

- Sécurité intégrée : utiliser des bornes NO (la gâche se déverrouille lorsque l'alimentation est appliquée).

- Sécurité intégrée : utilisez des bornes NC (verrouillez les contacts lorsque l'alimentation est appliquée).

Étape 5 : Ajouter des accessoires en option

#A. Capteur de porte (interrupteur de contact)

- Installez un capteur de porte normalement fermé (NC) pour surveiller l'état de la porte (ouvert/fermé).

- Connectez un fil de capteur à la borne DOOR du contrôleur et l'autre à GND (ou COM, selon le manuel).

- Le contrôleur déclenchera une alarme si la porte est forcée (le capteur s'ouvre).

#B. Bouton de demande de sortie (REX)

- Un bouton poussoir momentané permet aux utilisateurs de sortir sans code.

- Connectez les deux fils des boutons REX aux bornes REX et GND du contrôleur. Appuyer sur le bouton envoie un signal pour déverrouiller la porte.

#C. Sortie d'alarme

- Si le contrôleur est équipé d'une borne ALARME, connectez-la à une sirène ou à un buzzer à l'aide de câbles de calibre 22 AWG. L'alarme se déclenche en cas d'accès non autorisé ou d'effraction.

Étape 6 : Mise à la terre du système (facultatif mais recommandé)

- Pour les environnements extérieurs ou à fortes interférences, reliez le boîtier métallique du contrôleur à la terre d'un bâtiment à l'aide d'un fil vert de calibre 14–16 AWG.

- Connectez une extrémité à la borne GND du contrôleur et l'autre à une tige de mise à la terre ou au bus de terre du panneau électrique.

Étape 7 : Acheminer et protéger les fils

- Câblage intérieur : utilisez des serre-câbles pour fixer les fils le long des murs ou des plinthes. Évitez d'exposer les fils aux passages piétonniers ou aux dommages physiques.

- Câblage extérieur : Faites passer les câbles dans un conduit en PVC pour les protéger de l'humidité, des rayons UV et des nuisibles. Scellez les extrémités du conduit avec des presse-étoupes étanches.

- Séparez les câbles d'alimentation et de données : gardez les câbles d'alimentation à au moins 15 cm (6 pouces) des câbles de données pour éviter les interférences.

Étape 8 : tester le système

1. Allumez le contrôleur : vérifiez les voyants d'erreur (par exemple, LED rouge pour basse tension).

2. Testez le clavier : saisissez un code utilisateur pour vous assurer que le contrôleur émet un bip et que le verrouillage s'active.

3. Fonction de verrouillage/déverrouillage : vérifiez que le verrou s'enclenche et se déverrouille lorsqu'un code valide est saisi.

4. Capteur de porte : ouvrez/fermez la porte pour vérifier si le contrôleur détecte l'état (par exemple, LED verte pour « porte fermée »).

5. Bouton REX : Appuyez sur le bouton de sortie pour confirmer le déverrouillage.

6. Dépannage : si des problèmes surviennent, utilisez un multimètre pour vérifier la tension aux bornes du verrou et du contrôleur, et revérifiez les connexions des fils.

Conseils clés

- Étiqueter les fils : utilisez une étiqueteuse pour marquer les fils (par exemple, « LOCK+ », « REX ») pour faciliter la maintenance future.

- Respectez la polarité : les connexions d'alimentation inversées peuvent endommager le contrôleur ou le verrouiller.

- Vérifiez la chute de tension : pour les longs câbles, mesurez la tension au niveau du verrou pour vous assurer qu'elle est dans les 10 % de la tension nominale (par exemple, 12 V CC ± 1,2 V).

- Consultez le manuel : chaque contrôleur possède des fonctionnalités uniques (par exemple, fuseaux horaires, anti-passback). Le manuel détaille le câblage spécifique aux fonctions avancées.

En suivant ces étapes et en privilégiant la sécurité et la clarté, vous réussirez le câblage d'un système de contrôle d'accès autonome. Mettez toujours le système hors tension avant d'effectuer les connexions et consultez un professionnel en cas de doute sur les travaux électriques. S4A dispose d'une équipe de professionnels pour résoudre vos problèmes de câblage et de matériel.
