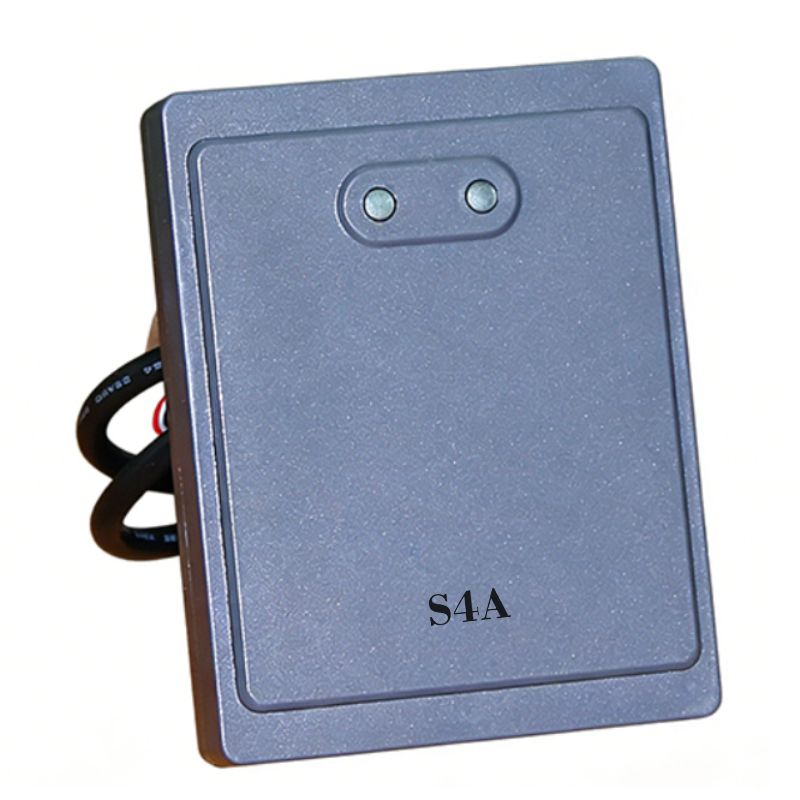

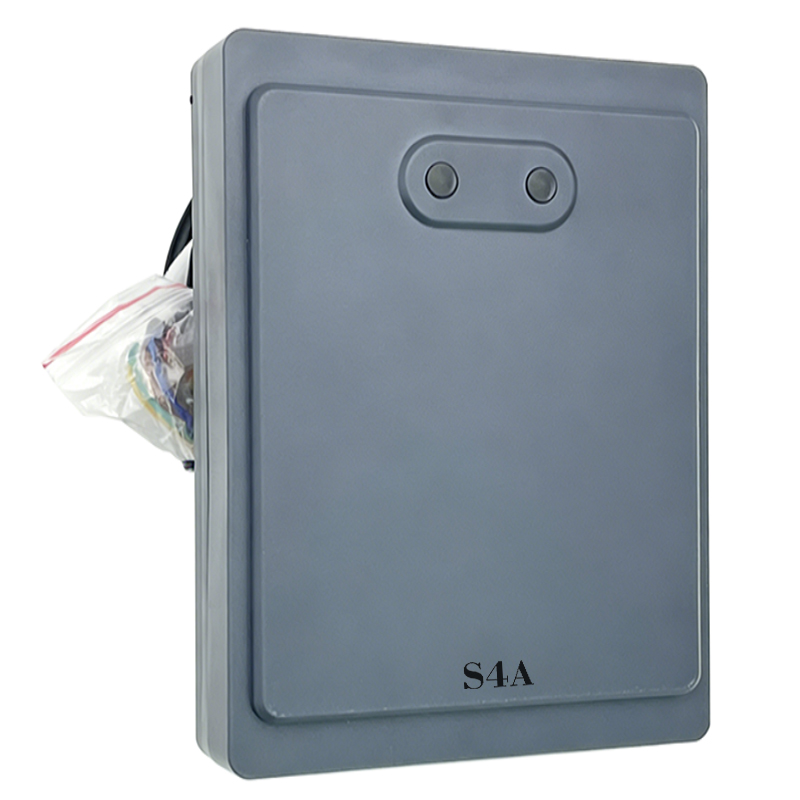

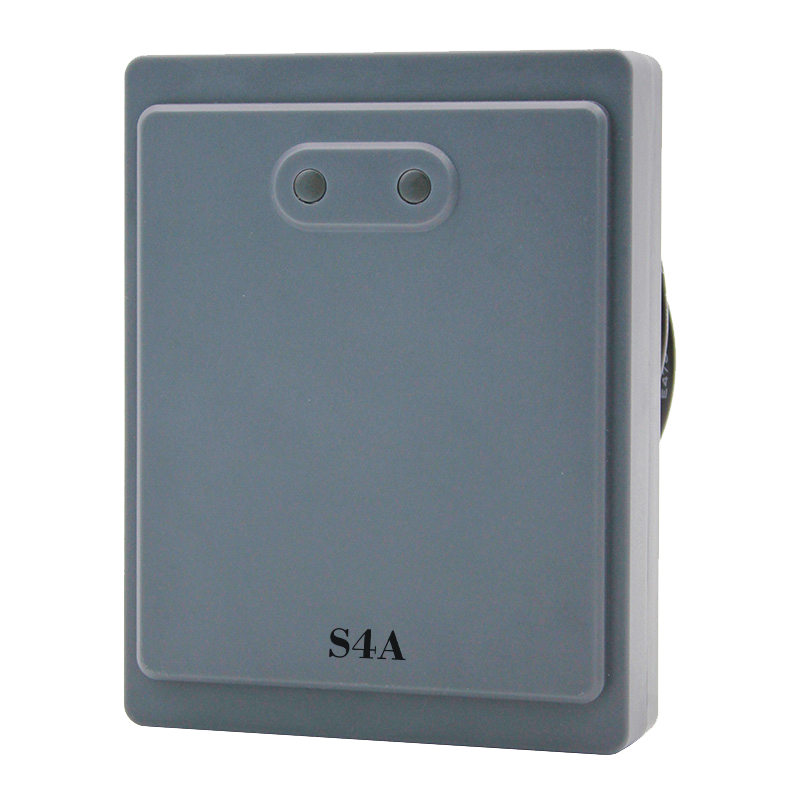

Radar anti-collision R02 Channel Gate

Radar anti-collision R02 Channel Gate

Numéro de modèle : R02

Tutoriel d'installation et d'utilisation du radar

(1.1) Le radar anti-écrasement est installé sur le boîtier de la barrière perpendiculairement à la direction de la voie (ou installé sur la colonne à côté du boîtier). La hauteur d'installation recommandée est de 0,6 m du bord inférieur du radar au sol et de 15 à 25 cm du levier de porte à gauche et à droite (reportez-vous au schéma).

(1.2) Le châssis de la porte de la barrière doit être fixé fermement pour éviter que le châssis ne tremble lorsque la machine de la porte fonctionne.

(1.3) Dans la portée de détection du radar, à l'exception du levier de frein, il ne doit y avoir aucun obstacle, tel que des cônes de route, des couvercles de trou d'homme en métal, des clôtures d'isolement, des panneaux et autres.

(1.4) Le schéma de principe de la spécification d'installation du radar à barrière est le suivant :

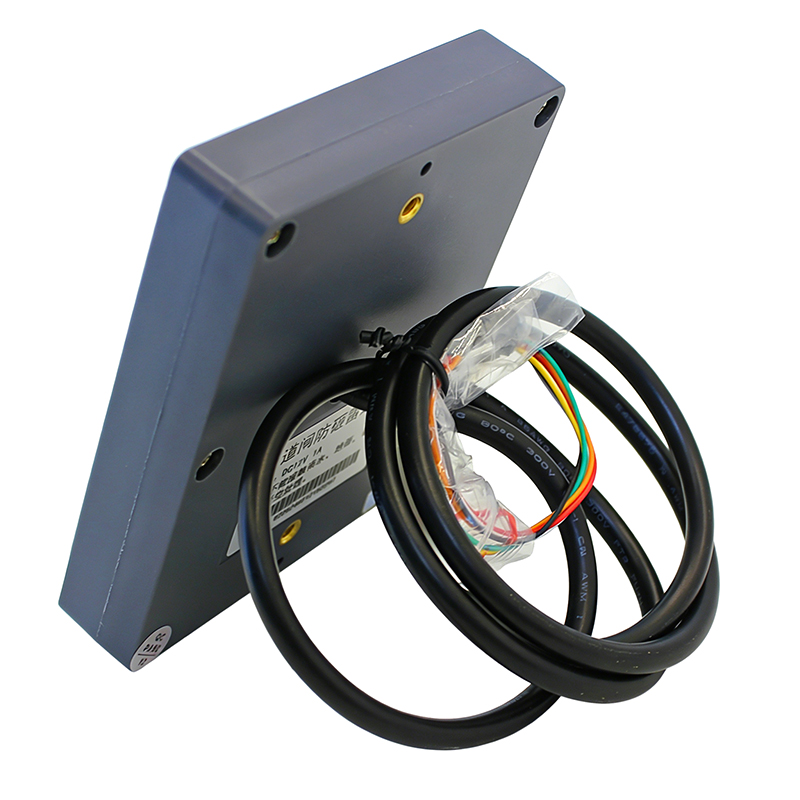

Comme indiqué dans la figure ci-dessous, déterminez d'abord l'emplacement d'installation, puis percez un trou de filetage et 2 trous de fixation sur le corps du boîtier. (Les autocollants de positionnement des trous et les vis de fixation sont fournis dans l'emballage du produit), puis fixez le radar sur le boîtier et serrez les écrous de fixation.

Tutoriel de réglage de la longueur du poteau du radar

Étape 1 : Appuyez sur le bouton et maintenez-le enfoncé sans le relâcher

Définir la distance de détection

Appuyez jusqu'à ce que le voyant vert soit allumé et que le voyant rouge soit éteint, chaque fois que le voyant rouge clignote, la distance de détection augmentera de 0,5 mètre et la distance de réglage effective cyclera entre 1 et 6 mètres (la distance de départ est de 1 mètre) . Après avoir réglé la distance, relâchez le bouton pour passer à l'étape suivante.

Étape 2 : Appuyez et relâchez le bouton

environnement de scène d'apprentissage

Apprenez automatiquement l'arrière-plan de la scène (la lumière rouge et la lumière verte clignotent en même temps); attendez 20 secondes, le radar enregistre les paramètres et sort, le réglage est terminé ; le radar fonctionne normalement (le voyant rouge est toujours allumé)

Par exemple, si vous installez un poteau droit de 4 m : (la distance de détection doit être inférieure de 0,5 m à la longueur du poteau)

Appuyez et maintenez enfoncé le bouton pour la première fois sans le relâcher jusqu'à ce que le voyant rouge clignote cinq fois (0,5 mètre à chaque fois), puis relâchez-le (distance réglée

2,5 mètres + 1 mètre de distance de départ), à ce moment, la distance de détection est de 3,5 mètres ;

Après avoir appuyé une deuxième fois sur le bouton, relâchez-le immédiatement, le feu clignote en même temps, puis attendez 20 secondes

Apprenez simplement l'environnement de la scène (à ce moment, il n'y a pas de personnes, de voitures et d'autres objets dans la plage de détection de la barrière).
