Matériau : Métal
Méthode de vérification : serrure électrique, capteur de porte, bouton de sortie, alarme. Sonnette
Capacité des cartes : 1 500 utilisateurs
Signal Wiegand : sortie et entrée (prise en charge du lecteur de carte Wiegand26 externe et autonome)
Marque:
S4ANuméro d\'article.:

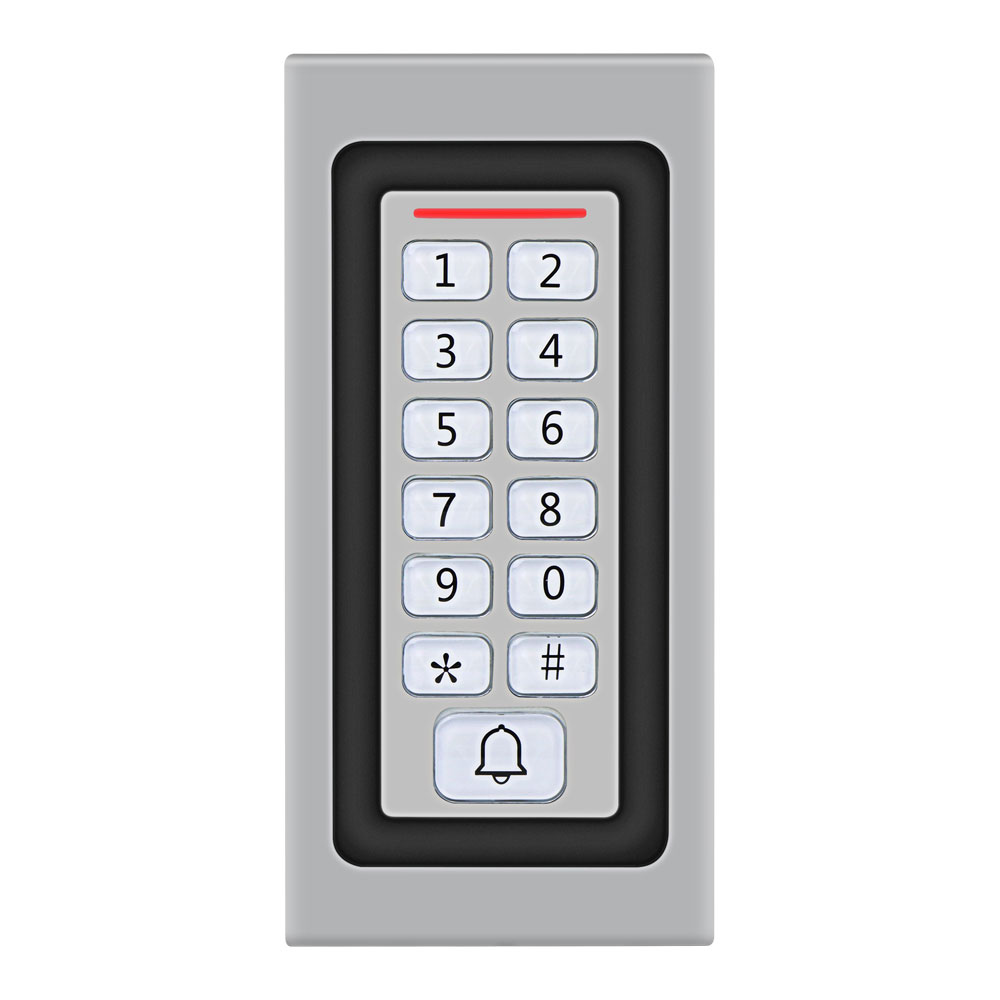

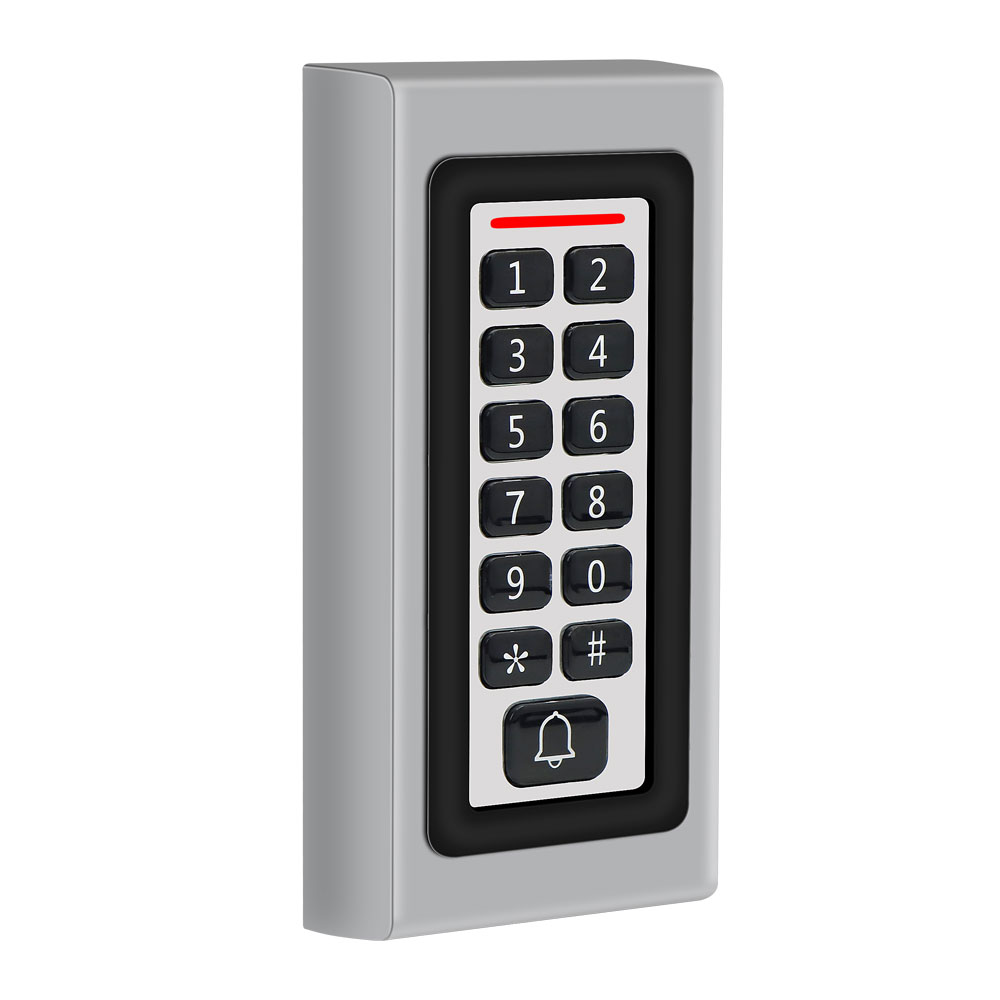

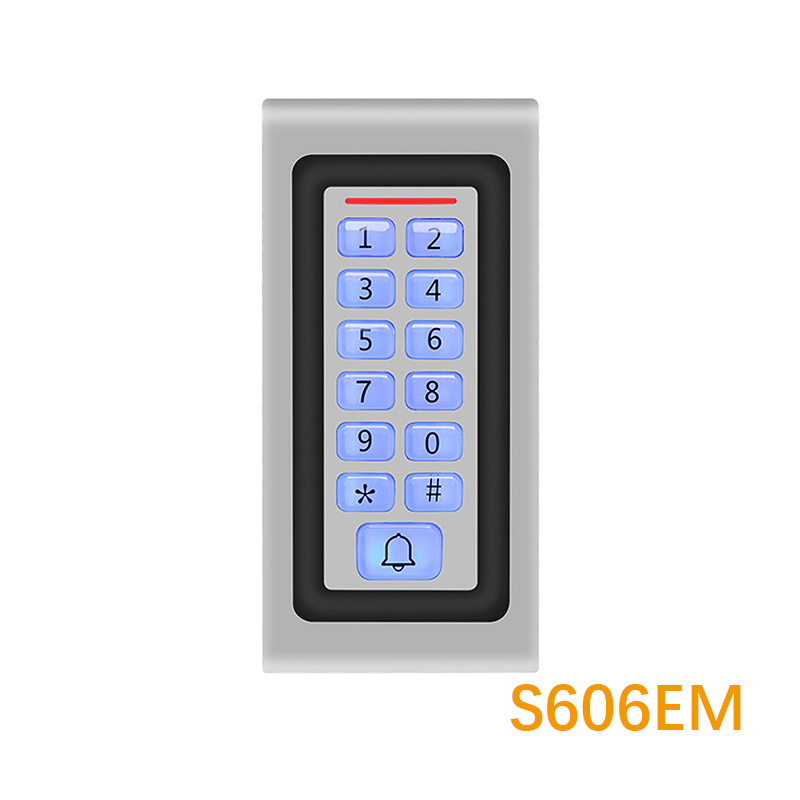

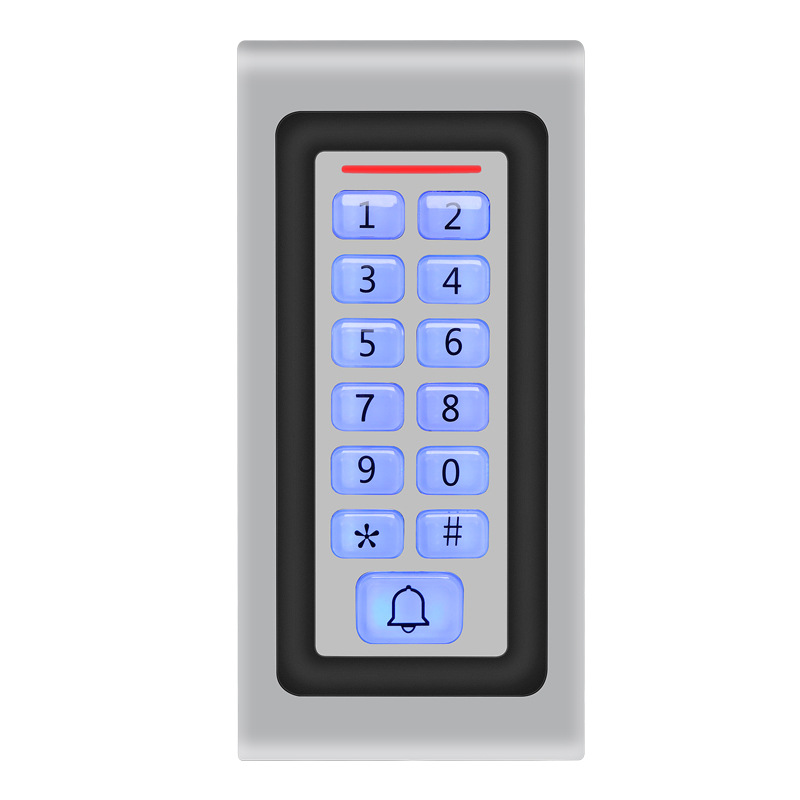

S606EMSystème de contrôle d'accès autonome (non basé sur un logiciel)
| Modèle de produit | S4A S606EM |
| Dimensions | L80 mm x H150 mm x P40 mm |
| Matériel | Métal |
| Méthode de vérification | Serrure électrique, capteur de porte, bouton de sortie, alarme. Sonnette |
| Capacité des cartes | 1500 utilisateurs |
| Signal Wiegand | Sortie et entrée (prise en charge du lecteur de carte Wiegand26 externe et autonome) |
| Alimentation électrique | 12 V CC |
| Niveau d'étanchéité | IP67 |
| Fréquence | EM-ID 125KHz ou 13,56MHZ |
| clavier | Boutons métalliques avec lumière |
| Température de fonctionnement | -45°C-60°C |
L'installation d'un système de contrôle d'accès autonome est une solution pratique pour renforcer la sécurité des maisons, des bureaux ou des petits espaces commerciaux. Ce guide vous guide étape par étape pour une installation fluide, en détaillant les étapes, les outils et les points à prendre en compte.

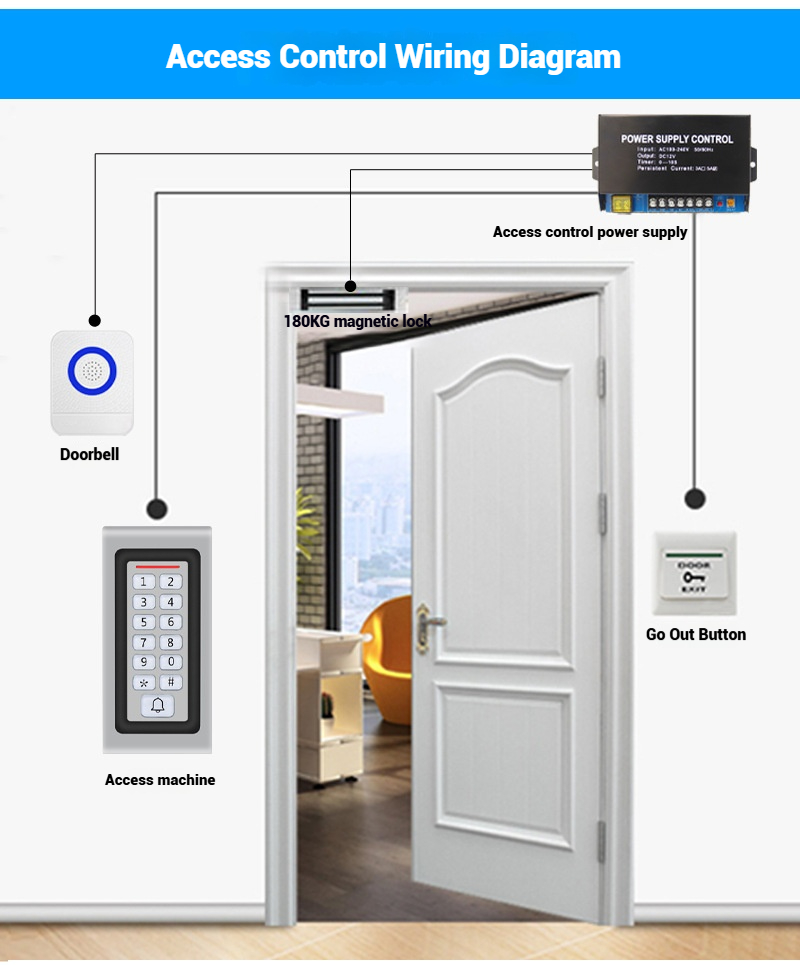

1. Comprendre les composants du système
Un système de contrôle d'accès autonome comprend généralement :
Panneau de configuration : l’unité principale qui gère les autorisations d’accès.
Lecteur/clavier : installé à l'extérieur de la porte pour permettre aux utilisateurs de s'authentifier (par exemple, carte RFID, code PIN ou biométrie).
Dispositif de verrouillage : serrures magnétiques, gâches électriques ou serrures intelligentes qui s'interfacent avec le panneau de commande.
Alimentation : un adaptateur secteur 12 V CC ou une batterie de secours pour un fonctionnement continu.
Bouton de sortie : installé à l'intérieur de la porte pour une sortie facile.
Câblage : câbles pour connecter les composants (par exemple, Cat6 pour les données, 18 AWG pour l'alimentation).
2. Préparez les outils et le matériel
Rassemblez les éléments suivants :
Outils : Tournevis, pince à dénuder, testeur de tension, perceuse et matériel de montage.
Matériaux : supports, vis, clips de gestion des câbles et un parasurtenseur.
Équipement de sécurité : Gants et lunettes de protection pour le perçage ou la manipulation de câbles.
3. Planifiez l'installation
Étape 1 : Choisir la porte
Choisissez une porte avec un accès électrique stable. Assurez-vous que le cadre de la porte est compatible avec le type de serrure (par exemple, les serrures magnétiques nécessitent un cadre métallique).
Étape 2 : Monter le panneau de commande
Installez le panneau de commande dans un endroit sûr (par exemple, près de la porte ou dans une buanderie).
Utilisez des ancrages muraux si nécessaire, en vous assurant qu'ils sont à une hauteur de 1,4 à 1,5 mètre pour un accès facile.
Étape 3 : Installer le lecteur/clavier
Montez le lecteur/clavier sur le cadre de la porte extérieure à une hauteur confortable (par exemple, 1,3 à 1,5 mètre).

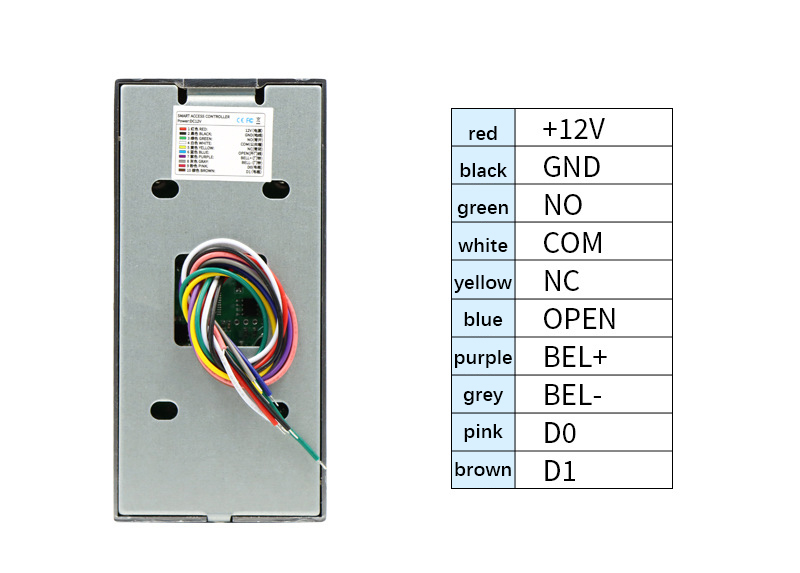

Connectez le lecteur au panneau de commande à l'aide du faisceau de câbles fourni. Assurez-vous que les fils sont blindés pour éviter les interférences.
Étape 4 : Installer le dispositif de verrouillage

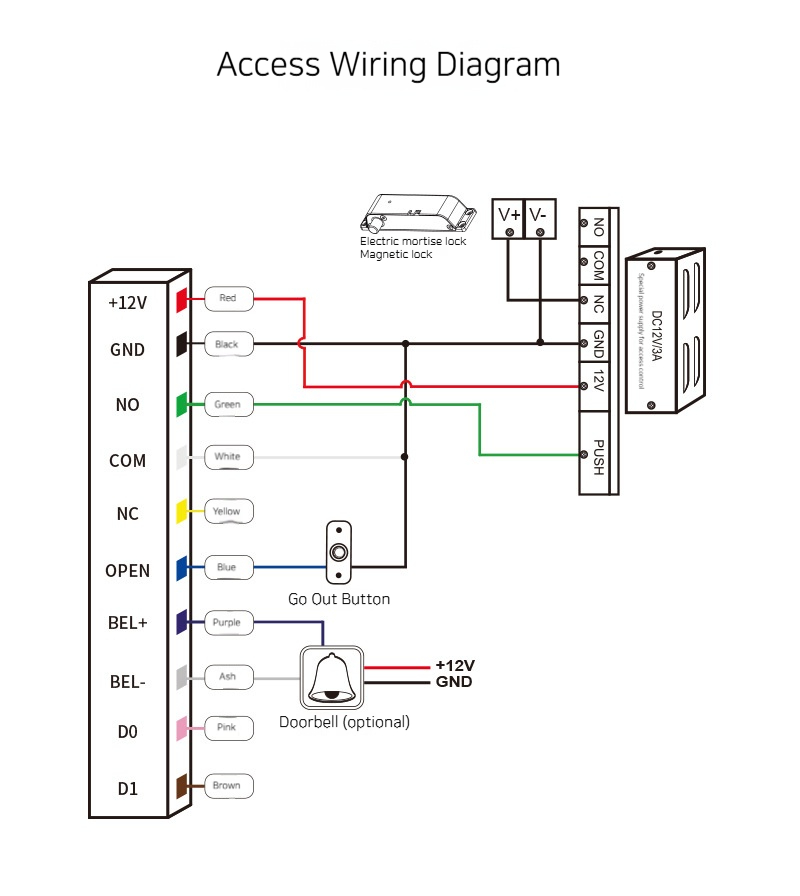

Serrure magnétique : Fixez la serrure au cadre de la porte et la plaque d'armature à la porte. Connectez les fils de la serrure aux bornes NF (normalement fermées) du panneau de commande pour un fonctionnement en toute sécurité (déverrouillage en cas de panne de courant).
Gâche électrique : remplacez la gâche électrique existante. Connectez-la aux bornes NO (normalement ouvertes) du panneau de commande pour un fonctionnement sécurisé (verrouillage en cas de panne de courant).
Étape 5 : Connectez le bouton de sortie
Installez le bouton de sortie à l'intérieur de la porte, près de la poignée. Connectez ses fils aux bornes « Sortie » du panneau de commande. Testez-le pour vous assurer qu'appuyer sur le bouton déverrouille instantanément la porte.
Étape 6 : Mettez le système sous tension
Connectez l'alimentation au panneau de commande. Vérifiez la tension (12 V CC) à l'aide d'un multimètre.
Testez le système : glissez une carte, saisissez un code PIN ou appuyez sur le bouton de sortie pour vous assurer que le verrou fonctionne correctement
En suivant ces étapes, vous pouvez installer efficacement un système de contrôle d'accès autonome tout en garantissant sécurité et conformité à long terme. Pour des schémas détaillés ou des instructions spécifiques à chaque modèle, consultez le manuel du facteur S4A.
Si vous avez besoin de plus amples informations, n'hésitez pas à contacter S4A à tout moment, cher

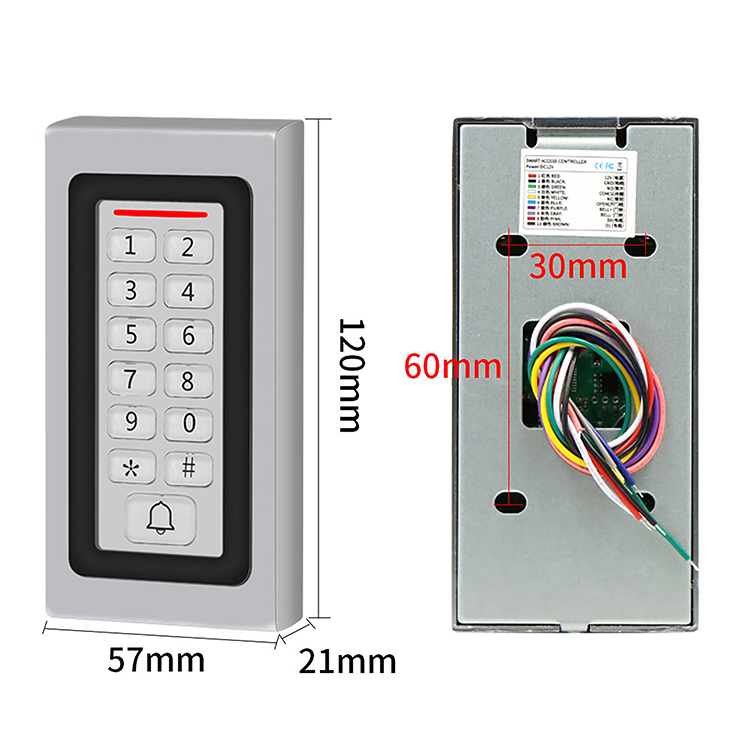

Dimensions (mm)
