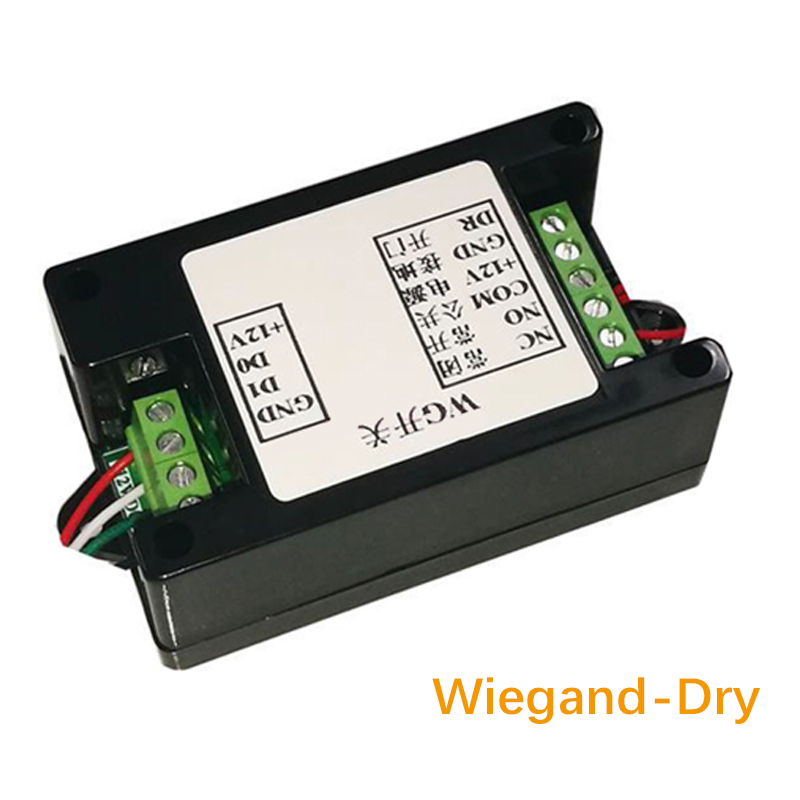

Commutateur Wiegand ou sortie Wiegand vers relais

Commutateur Wiegand ou sortie Wiegand vers relais

Un module Wiegand vers relais est un dispositif qui convertit le signal Wiegand émis par les dispositifs d'identification de contrôle d'accès, tels que les lecteurs de cartes, les lecteurs d'empreintes digitales ou les machines de reconnaissance faciale, en signaux de contrôle de relais. Voici une présentation détaillée :

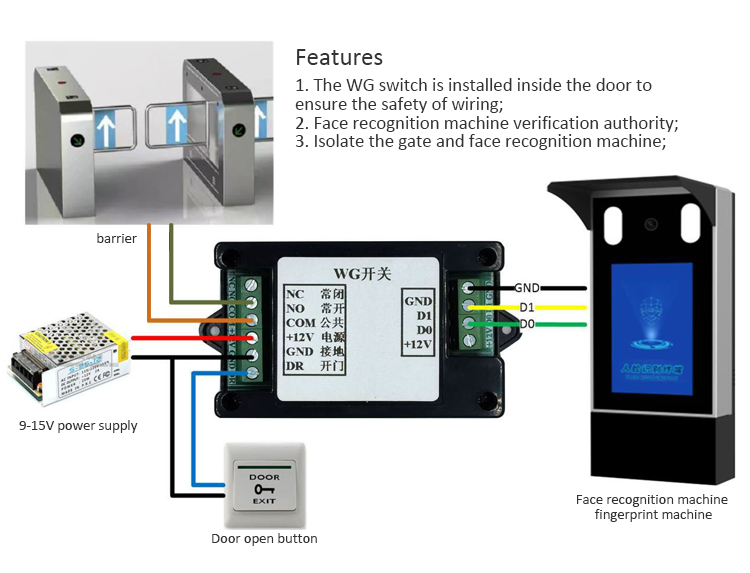

- Principe de fonctionnement : L'interface Wiegand est une norme de câblage permettant de connecter des lecteurs de cartes aux systèmes de contrôle d'accès. Elle utilise trois fils, dont un pour la terre et deux autres pour la transmission des données, nommés « données basses/données 0 » et « données hautes/données 1 ». Le module Wiegand vers relais reçoit le signal Wiegand via ces fils, le décode et le traite, puis contrôle l'ouverture et la fermeture du relais selon des règles définies. Par exemple, lorsqu'un signal Wiegand spécifique est reçu, le module ferme le relais pendant une durée déterminée pour contrôler l'appareil connecté, comme une serrure électrique, afin d'assurer le contrôle d'accès.

Applications typiques : Il est principalement utilisé dans les systèmes de contrôle d'accès. Par exemple, dans les immeubles de bureaux, les usines, les écoles et autres lieux, il permet de connecter des dispositifs de contrôle d'accès tels que des lecteurs de cartes et des dispositifs de reconnaissance d'empreintes digitales aux serrures électriques. En convertissant les signaux Wiegand en signaux relais, il permet de contrôler l'ouverture et la fermeture des portes, améliorant ainsi la sécurité et l'efficacité de la gestion des systèmes de contrôle d'accès.

Les avantages de l'utilisation du module Wiegand vers relais incluent :

Sécurité renforcée : Le module peut être installé en lieu sûr à l'intérieur de la porte, ce qui isole le dispositif d'identification du contrôle d'accès de la serrure électrique. Cela permet d'éviter tout dommage ou court-circuit du dispositif de contrôle d'accès dû à des facteurs externes, réduisant ainsi les risques potentiels et améliorant la sécurité globale du système de contrôle d'accès.

Large compatibilité : Le protocole Wiegand est largement pris en charge par les systèmes de contrôle d'accès et compatible avec une variété de lecteurs de cartes, notamment les cartes de proximité, les cartes à bande magnétique, les cartes à code-barres, les lecteurs d'empreintes digitales, etc. Par conséquent, le module Wiegand vers relais peut être utilisé avec différents types de dispositifs de contrôle d'accès, offrant ainsi une grande facilité d'intégration et d'extension du système.

Installation et fonctionnement simples L'interface Wiegand est facile à mettre en œuvre et à dépanner. Le module est généralement doté d'un câblage simple et d'instructions d'installation claires. Il suffit aux utilisateurs de connecter les câbles selon les besoins et de définir les paramètres appropriés pour le faire fonctionner, ce qui réduit la complexité et les coûts d'installation et de mise en service.

Contrôle flexible : Le délai d'ouverture du relais du module peut généralement être réglé en fonction des besoins, entre 1 seconde et 60 secondes. Cela permet aux utilisateurs d'adapter le délai d'ouverture de la porte à différents scénarios d'utilisation, tels que la circulation et la fréquence d'accès aux différents lieux.

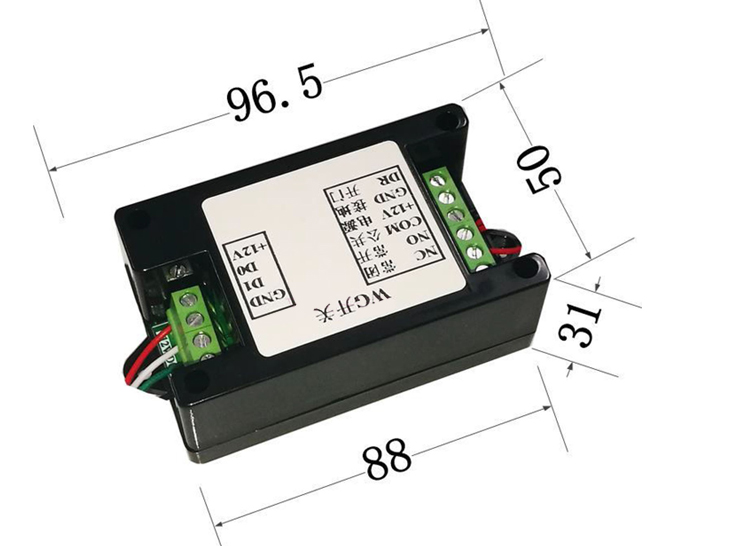

Dimension

Fiche technique S4A_Commutateur Wiegand ou sortie Wiegand vers relais
